Manual de utilizare

Manual de utilizare

Calculator Gard SMART PRO v0.8

Aplicația estimează și planifică necesarul pentru garduri realizate din șipcă metalică verticală, șipcă montată orizontal și sistem Atlas. În același proiect pot fi combinate toate cele trei tipuri de gard, iar rezultatele sunt centralizate într-o singură listă de materiale.

Scopul manualului: să te ajute să creezi proiectul, să completezi corect fiecare secțiune, să interpretezi rezultatele și să salvezi sau să tipărești documentația finală.

Important: Calculul rapid produce un necesar estimativ. Pentru stabilirea rosturilor exacte între stâlpi înainte de montaj folosește Planificare montaj.

Cuprins

Pornire rapidă

Pagina de început

Crearea și administrarea proiectului

Șipcă verticală

Șipcă orizontală

Atlas

Totaluri și interpretarea rezultatelor

Salvarea proiectului și exportul PDF

Reguli de măsurare și siguranță

Probleme frecvente

1 Pornire rapidă

Deschide fișierul HTML. Folosește Chrome, Edge sau Safari. Aplicația rulează local; nu este necesară instalarea.

Alege limba. Apasă steagul din antet și selectează română, engleză, bulgară, maghiară, cehă, germană sau franceză.

Alege modul de lucru. Folosește Calcul rapid pentru estimare sau Planificare montaj pentru calculul fiecărei deschideri dintre stâlpi.

Alege primul model. Șipcă verticală, șipcă orizontală sau Atlas. Ulterior poți adăuga și celelalte modele în același proiect.

Completează secțiunea. Introdu lungimea utilă și celelalte dimensiuni cerute. Câmpurile nevalide sau incomplete sunt evidențiate.

Verifică totalul. Apasă Vezi totalul, verifică necesarul pe secțiuni și exportă PDF-ul sau salvează proiectul.

2 Pagina de început

Alegerea modului de lucru

Mod	Când se folosește	Rezultat
Calcul rapid	Estimare inițială, ofertare și pregătirea unei comenzi.	Necesar estimativ pe baza lungimii totale, a rostului dorit și a montajului pe una sau două fețe.
Planificare montaj	Înainte de execuție, după măsurarea fiecărei deschideri dintre stâlpi.	Număr de șipci și rosturi calculate separat pentru fiecare secțiune, fără tăiere longitudinală a șipcilor.

Iconul info: apare lângă fiecare mod și deschide explicația comparativă. Împărțirea între stâlpi și montajul decalat pot modifica numărul final de șipci.

Alegerea modelului

Model	Poziția elementelor	Observație
Șipcă verticală	Șipcile sunt montate vertical.	Capătul superior al șipcii este rotunjit.
Șipcă orizontală	Șipcile sunt montate orizontal.	Ambele capete sunt drepte; este necesară o structură verticală de susținere.
Atlas	Lamelele tip jaluzea sunt montate orizontal.	Sistem cu profile U, întăritori, colțare și elemente de fixare proprii.

3 Crearea și administrarea proiectului

Numele proiectului

Completează câmpul Nume proiect cu o denumire ușor de identificat, de exemplu adresa lucrării sau numele clientului. Numele este folosit și la salvarea fișierelor.

Secțiunile gardului

O secțiune reprezintă o deschidere distinctă: un segment între doi stâlpi, o poartă auto, o poartă pietonală sau un panou Atlas. Un proiect poate conține simultan secțiuni verticale, orizontale și Atlas.

Folosește + secțiune verticală, + secțiune orizontală sau + secțiune Atlas pentru a adăuga o secțiune.

Secțiunea nouă apare în partea de sus, pentru a putea fi completată imediat.

Denumirea secțiunii este editabilă. Exemple: gard spre vecinul Cristi, poartă auto, poartă pietonală.

Dacă ștergi denumirea și nu introduci alta, aplicația revine la Secțiunea 1, Secțiunea 2 și așa mai departe.

Apasă Gata pentru a restrânge secțiunea. Apasă Editează pentru a o deschide din nou.

Apasă Șterge numai dacă secțiunea nu mai trebuie inclusă în proiect.

Reguli comune pentru dimensiuni

Poți folosi punctul sau virgula ca separator zecimal.

Lungimea utilă se măsoară între limitele reale ale secțiunii, nu se estimează.

Câmpul cu valoarea zero sau o valoare nevalidă se colorează pentru a indica faptul că trebuie completat.

La adăugarea unei secțiuni noi, aplicația preia valorile uzuale din secțiunea anterioară acolo unde este posibil.

4 Șipcă verticală

Date introduse

Câmp	Ce reprezintă	Cum se completează
Lungime utilă L	Distanța dintre limitele secțiunii.	Măsoară exact între stâlpi sau între limitele de montaj.
Rost dorit	Distanța urmărită între șipci.	Introdu valoarea în milimetri.
Lungime șipcă	Înălțimea șipcii verticale.	Alege 1,25; 1,50; 1,75; 2,00 m sau introdu o lungime atipică.
Fixări pe șipcă	Numărul de șuruburi folosite pentru fiecare șipcă.	Aplicația recomandă o valoare, dar utilizatorul o poate modifica.

Interpretarea valorilor

N = numărul de șipci necesare în secțiune.

r = distanța dintre șipci.

e = distanța la capete dintre stâlp și prima sau ultima șipcă.

Vizibilitate = procentul de spațiu liber rezultat în proiecția frontală a gardului.

Rost și montaj

Apasă selectorul din antetul secțiunii pentru a alege grafic varianta de montaj. În Planificare montaj sunt disponibile distribuția uniformă, rostul interior fix și variantele pe două fețe aliniate sau decalate, în funcție de combinația acceptată de aplicație.

Rost aproximativ: aplicația ajustează valoarea pentru ca rosturile și spațiile de la capete să fie distribuite conform variantei alese.

Rost fix: distanța dintre șipci rămâne cea introdusă, iar spațiile de la capete sunt calculate separat.

Recomandarea pentru fixări

Lungime șipcă	Recomandare implicită
Sub 1,70 m	2 fixări pe șipcă
1,70–1,99 m	3 fixări pe șipcă
2,00 m și peste	4 fixări pe șipcă

Atenție: numărul final de fixări trebuie verificat în funcție de structura suport, profil, deschiderea panoului și acțiunea vântului.

5 Șipcă orizontală

Date introduse

Câmp	Ce reprezintă	Cum se completează
Lungime utilă L	Lungimea fiecărei șipci orizontale.	Măsoară deschiderea panoului între limitele de montaj.
Înălțime utilă H	Înălțimea totală ocupată de rândurile orizontale.	Măsoară între limita inferioară și cea superioară.
Rost dorit	Distanța verticală între șipci.	Introdu valoarea în milimetri.
Linii de fixare	Numărul de puncte sau axe verticale pe care se fixează fiecare șipcă.	Verifică structura reală și modifică recomandarea dacă este necesar.

Interpretarea valorilor

N = numărul de rânduri orizontale.

r = distanța verticală dintre șipci.

e = distanța de sus și de jos până la limita secțiunii.

Necesarul pe lungime este prezentat ca lungime de șipcă, număr de bucăți și număr de șuruburi.

Structura suport

Montajul orizontal necesită o structură verticală. Distanța orientativă de pornire între axele de fixare este de 500–600 mm, dar trebuie verificată în funcție de profil, deschiderea panoului și acțiunea vântului. Sunt necesare minimum două linii de fixare.

Capete: șipca orizontală are ambele capete drepte. Protejează muchiile rezultate și respectă detaliul de montaj al sistemului.

6 Atlas

Pentru Atlas, fiecare secțiune reprezintă unul sau mai multe panouri identice. Aplicația calculează lamelele și componentele specifice sistemului.

Date introduse

Câmp	Regulă
Lungime utilă L	Lățimea panoului. Valoarea maximă este 2,50 m.
Înălțime totală panou	Se alege din lista de înălțimi valide, de la 0,545 m la 2,545 m. Garda inferioară de 45 mm este inclusă.
Număr panouri	Numărul de panouri identice cu aceleași dimensiuni.

Necesarul afișat

lamele Atlas;

profil U stânga, profil U dreapta și profil U orizontal;

profile întăritoare și colțare;

dibluri sau șuruburi autoforante, în funcție de structura pe care se face montajul;

popnituri și numărul de pungi de 100 de bucăți.

Reguli pentru întăritori

Lățimea panoului	Întăritori	Colțare
L ≤ 1,30 m	0	0
1,30 m < L ≤ 2,10 m	1	1
2,10 m < L ≤ 2,50 m	2	2

Debitarea lamelelor: lungimea lamelei va fi cu 10–20 mm mai mică decât deschiderea, pentru a putea intra în profilele U verticale. Verifică dimensiunea finală înainte de debitare.

Elemente de fixare: pentru zidărie sau beton se folosesc diblurile, iar pentru structură metalică se folosesc șuruburile autoforante. Sunt alternative și nu se adună.

7 Totaluri și interpretarea rezultatelor

Pagina Total gard centralizează întâi necesarul proiectului, apoi detaliile fiecărei secțiuni în ordinea proiectului și, după acestea, grafica aplicabilă și instrucțiunile de montaj.

Totalul șipcilor verticale și orizontale este grupat și după lungimea șipcii.

Șuruburile sunt prezentate ca necesar și ca combinație de ambalaje de 250 și 50 de bucăți.

Atlas are totaluri separate pentru panouri, lamele, profile U, întăritori, colțare, fixări și popnituri.

Fiecare secțiune arată valorile r și e aplicabile, numărul de șipci sau lamele, fixările și vizibilitatea.

Iconul info explică identic în pagina de editare și în pagina de total: r este distanța dintre șipci, iar e este distanța la capete.

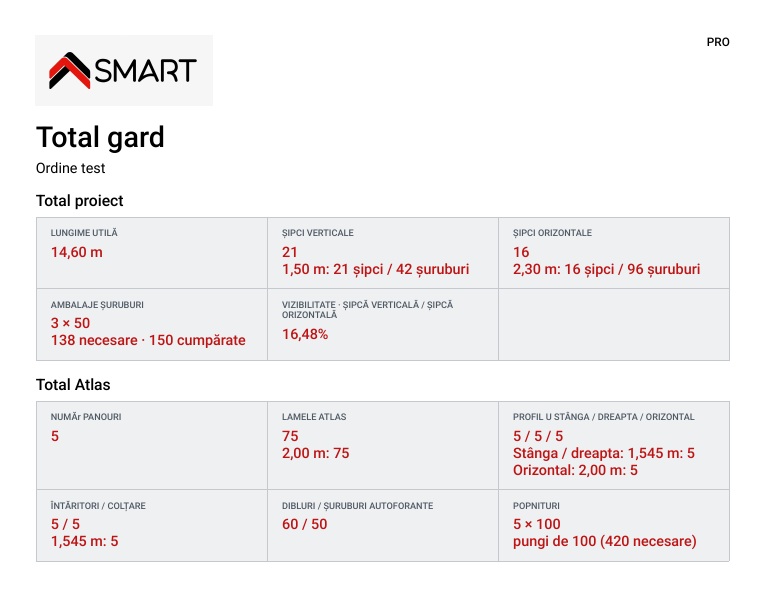

Exemplu de pagină cu totalurile proiectului

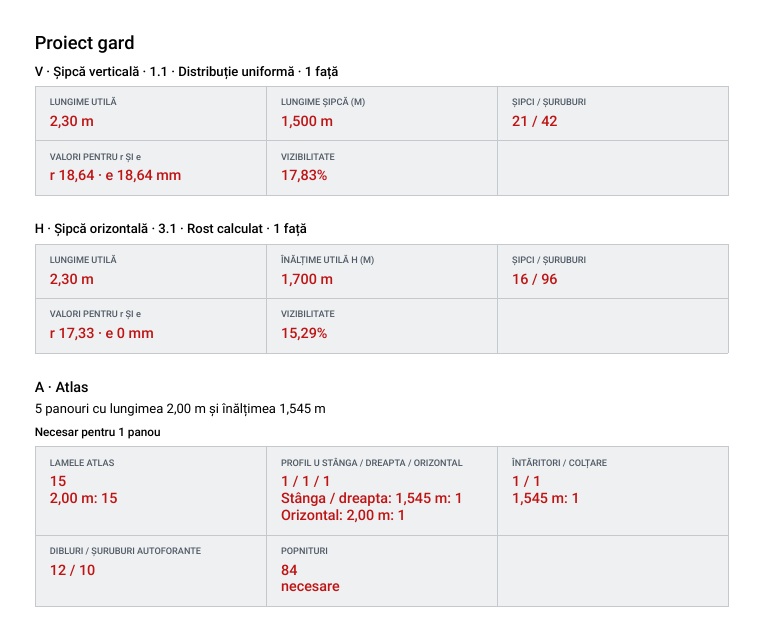

Exemplu de detalii pe secțiuni

8 Salvarea proiectului și exportul PDF

Salvarea proiectului

Comandă	Fișier	Utilizare
Salvează proiect	.json	Salvează datele proiectului pentru continuarea ulterioară în aplicație.
Salvează HTML	.html	Creează o copie a aplicației care include proiectul curent.
Încarcă proiect	.json	Redeschide un proiect salvat și restaurează secțiunile și setările.

Recomandare: salvează fișierul JSON după modificări importante și păstrează-l împreună cu PDF-ul proiectului.

Exportul PDF

Deschide Total gard. Verifică totalurile și fiecare secțiune.

Apasă Descarcă PDF. Pe telefon, documentul este descărcat direct. Pe desktop, folosește Chrome sau Edge pentru cel mai previzibil rezultat.

Verifică documentul. PDF-ul conține totalurile, detaliile secțiunilor, grafica aplicabilă și instrucțiunile pentru modelele folosite în proiect.

Salvează sau distribuie. Folosește numele proiectului pentru identificarea fișierului.

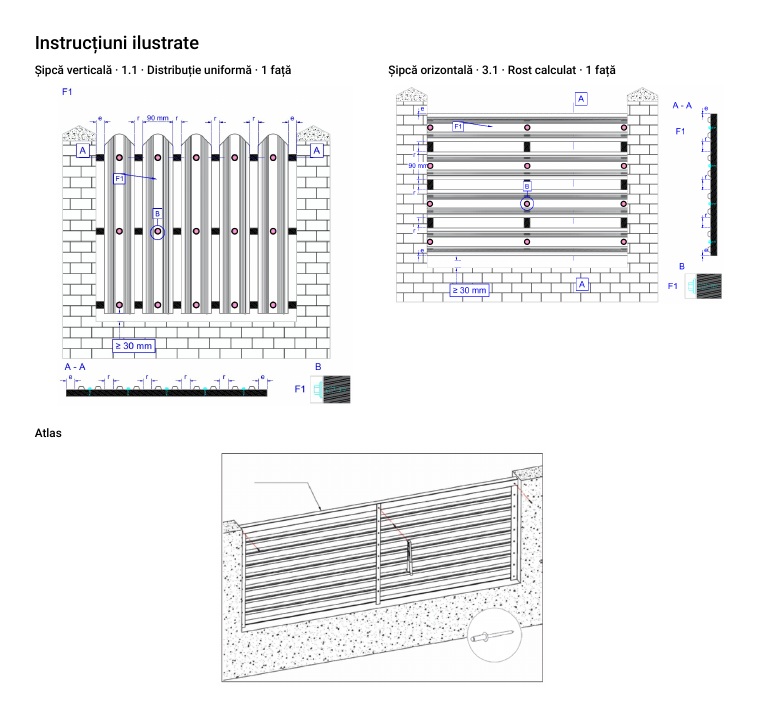

Exemplu de grafică inclusă în PDF pentru modelele utilizate

9 Reguli de măsurare și siguranță

Măsurarea lungimii

Măsoară fiecare deschidere separat. O aproximare a lungimii poate produce spații inegale la capete. Dacă stâlpii nu sunt perfect verticali, verifică distanța sus, la mijloc și jos. Pentru aspectul frontal, dimensiunea de la nivelul privirii este de regulă reperul cel mai relevant, dar montajul trebuie să rămână posibil pe întreaga înălțime.

Structura și distanțele de montaj

Pentru șipcă verticală sunt necesare minimum două rigle orizontale.

Distanța orientativă între rigle sau linii de fixare este de 500–600 mm și trebuie verificată pentru lucrarea reală.

Capetele libere ale șipcilor nu trebuie lăsate excesiv; ca reper de pornire, limitează-le la aproximativ 100–120 mm.

Lasă spațiu între fundație și șipcă, astfel încât apa, zăpada și murdăria să nu rămână acumulate la bază.

Alege șuruburile în funcție de suport: pentru lemn sau pentru metal, după caz.

Debitarea

Nu folosi flexul: scânteile și încălzirea locală pot deteriora protecția anticorozivă și stratul de vopsea.

Folosește foarfeci manuale pentru tablă sau dispozitive electrice recomandate pentru debitare la rece, precum nibbler ori circular adecvat cu turație sub 800 rpm. Evită tăierea longitudinală a șipcii: forma profilată se poate deforma, zona plană disponibilă pentru fixare se reduce, iar fixarea pe cuta înaltă poate turti rigidizarea.

Vizibilitatea către stradă

Dacă secțiunea de gard este vizibilă de la stradă, este posibil să se aplice reglementări urbanistice care stabilesc un procent minim de vizibilitate. Verifică certificatul de urbanism și regulamentele locale înainte de comandă și montaj.

10 Probleme frecvente

Situație	Ce trebuie verificat
Nu apare rezultatul	Completează lungimea utilă și verifică dacă valoarea este mai mare decât zero și în limita modelului.
Câmpul este roșu	Valoarea lipsește, este în afara intervalului sau trebuie confirmată. Introdu din nou dimensiunea.
Secțiunea pare incompletă	Apasă Editează; secțiunea poate fi restrânsă prin butonul Gata.
Nu găsești proiectul salvat	Verifică folderul Descărcări și extensia .json sau .html.
PDF-ul nu se descarcă pe desktop	Deschide fișierul HTML în Chrome sau Edge și permite descărcările.
PDF-ul nu se descarcă pe telefon	Deschide HTML-ul în Safari sau Chrome și folosește Descarcă PDF, nu comanda de imprimare.
Totalul diferă după împărțirea pe secțiuni	Este normal: lungimile dintre stâlpi și varianta de montaj pot schimba numărul de șipci. Folosește Planificare montaj pentru rezultatul final.
Ai nevoie de modificări	Revino din pagina Total gard cu butonul Înapoi la editare.

Verificare înainte de comandă

☐ Toate deschiderile dintre stâlpi au fost măsurate separat.

☐ Modelul și orientarea sunt corecte pentru fiecare secțiune.

☐ Montajul pe una sau două fețe este corect selectat.

☐ Rostul și spațiile de la capete sunt acceptabile.

☐ Lungimile șipcilor și înălțimile Atlas sunt disponibile sau pot fi produse.

☐ Numărul de fixări a fost verificat pentru structura reală.

☐ Au fost verificate cerințele locale de vizibilitate, dacă gardul este către stradă.

☐ Proiectul a fost salvat, iar PDF-ul a fost verificat.
